一、設備簡介及工藝概述

自動淬火、回火爐是為提升工藝質量、減少人工而設計的爐型。工件入爐、淬火、回火、出爐等工藝動作一鍵啟動，全自動控制，無需操作人員分步操作。

任何操作步驟，均可以存儲到PLC，實現自動完成熱處理工藝。

并且及引入無線網關，可以無線遠程操控（在辦公室或用手機操作）。

其工藝流程為：

1、設定熱處理工藝（淬火與回火工藝）

  2、淬火裝爐：把料筐吊到裝料平臺上（只需要操作一次）——人工把工件裝入料筐（需方自備）后——按動放料按鈕——中轉車從裝料平臺上叉取料筐上升50mm——中轉車后退——中轉車移向淬火爐位置——淬火爐門開啟——中轉車把工件送入爐膛——中轉車自動退出——爐門關閉——加熱爐啟動加熱——裝爐工作完成。

  以上可以一鍵啟動，工作過程全自動執行！

3、出爐淬火：按動出爐按鈕——中轉車移動到淬火爐爐口——爐門開啟——中轉車把工件叉出爐膛——中轉車后退并下降進入淬火介質——中轉車帶動工件在水中左右擺動（次數可調）——中轉車上升瀝水——淬火工作完成

4、回火裝爐：按動入爐按鈕——中轉車右移（或左移）到回火爐爐口——爐門開啟——中轉車把工件送入回火爐膛——中轉車自動退出——爐門關閉——裝爐工作完成。

工件回火出爐后，也可淬火一樣左右擺動

以上全過程可以一鍵啟動，全自動執行！

二、加熱爐結構圖

 加熱爐布局圖

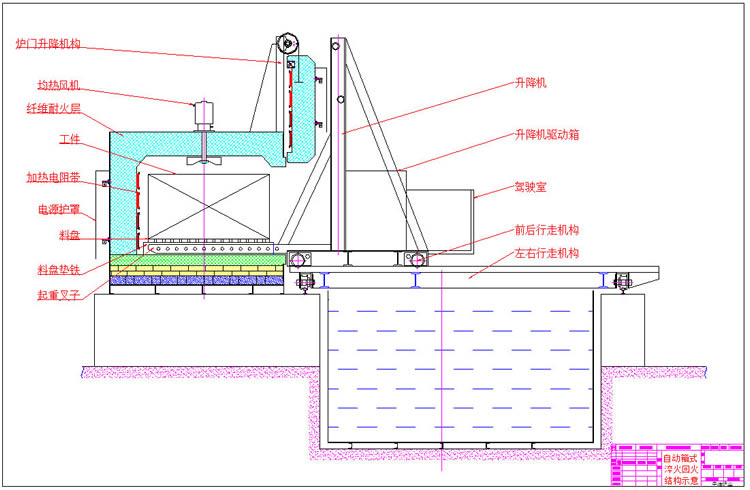

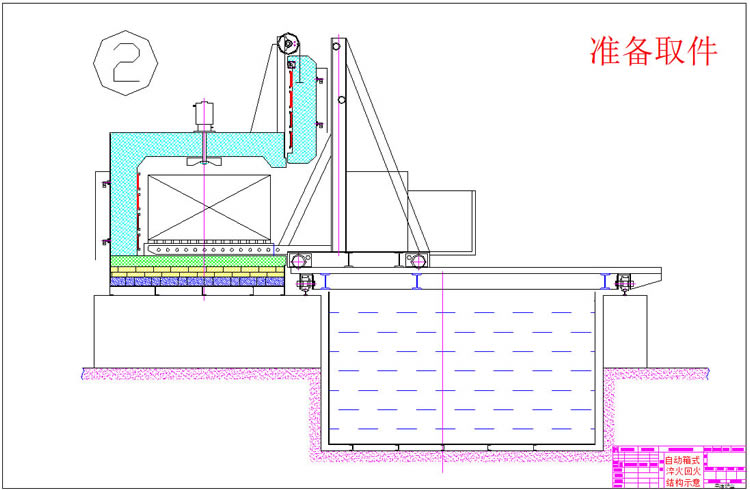

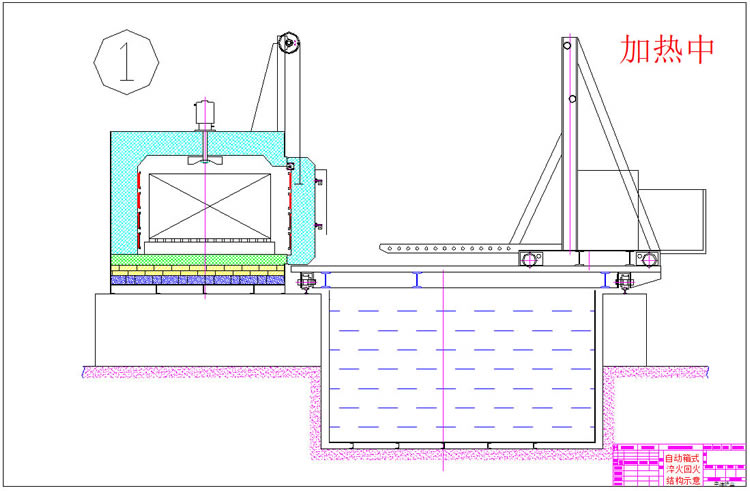

橫向結構圖

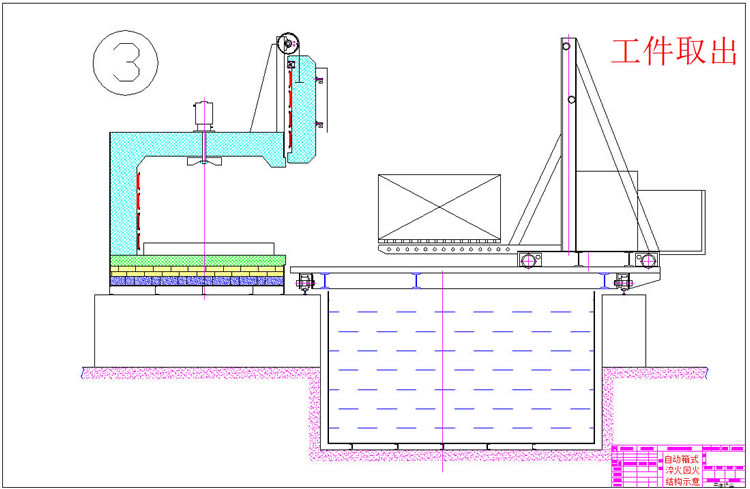

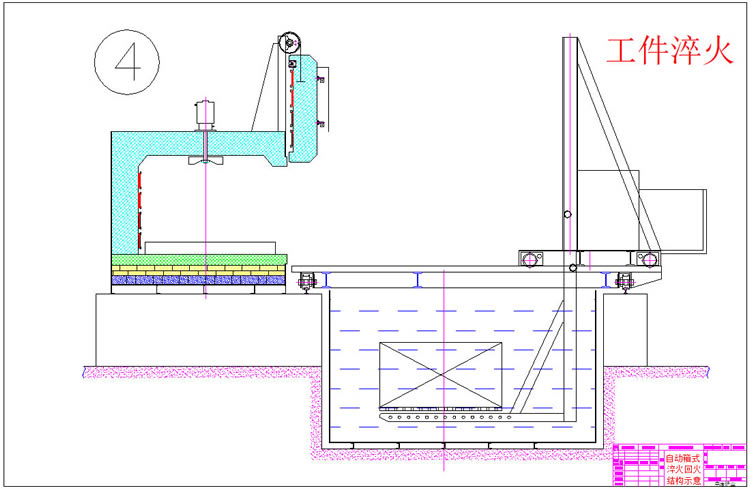

三、工作流程示意圖

四、實物圖

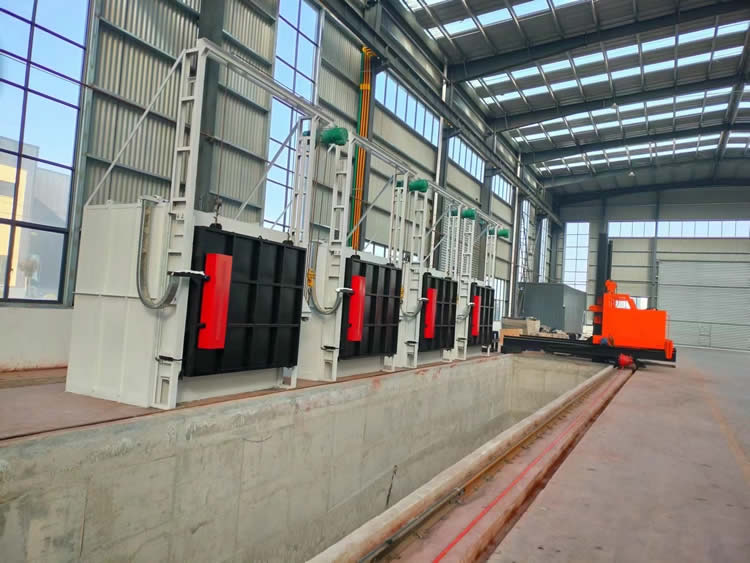

加熱爐圖片

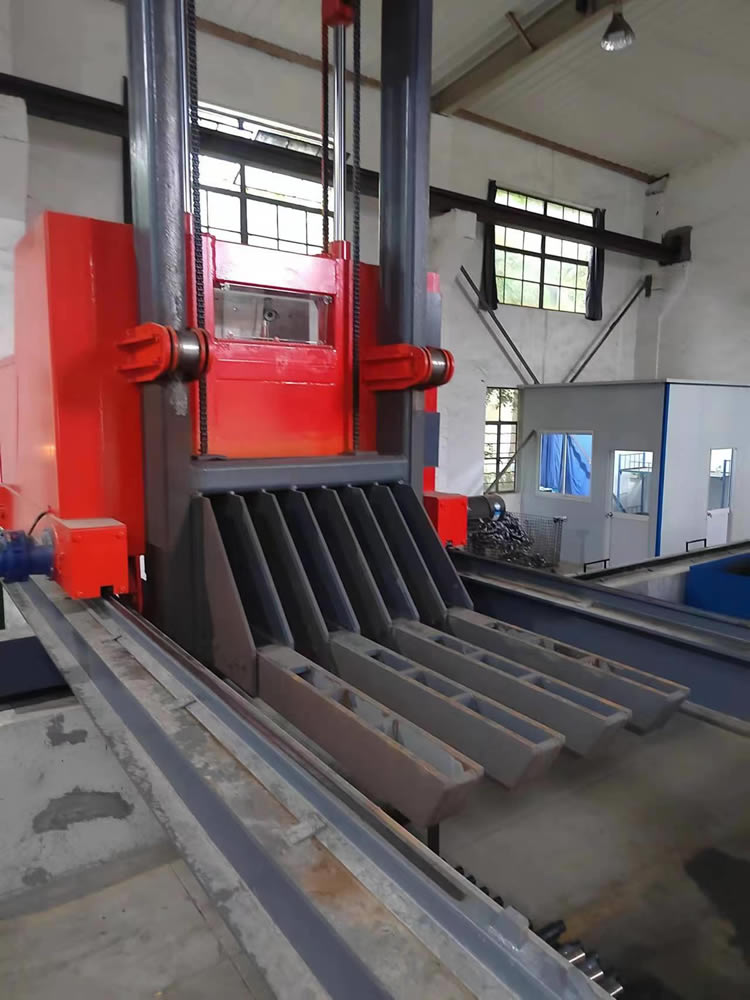

 自動叉車圖片

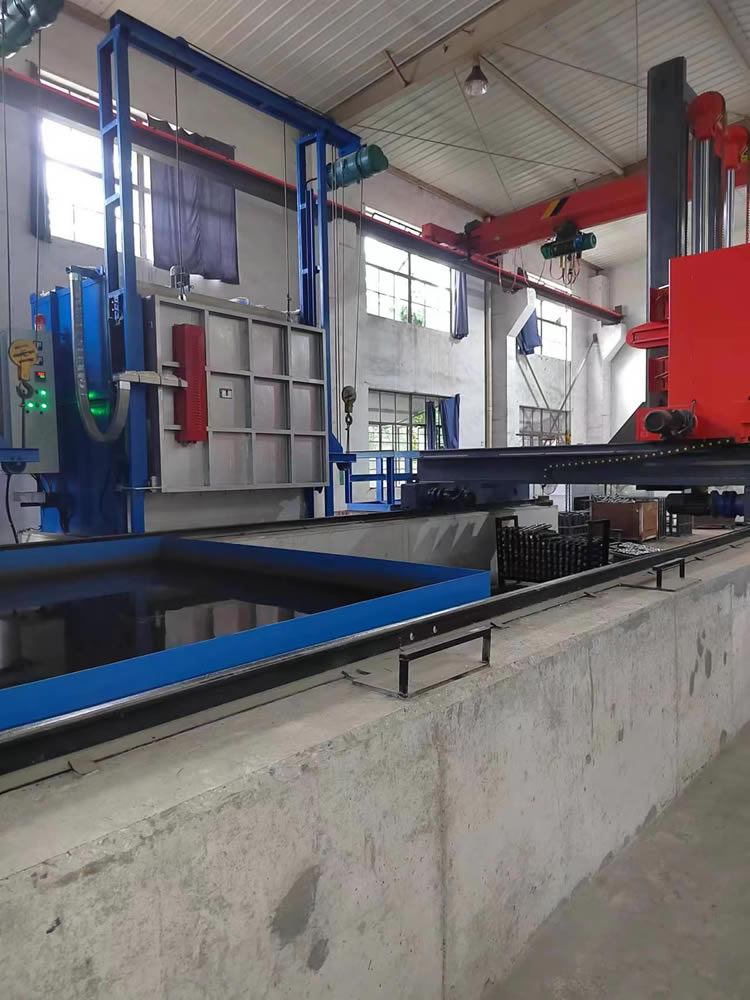

加熱爐與自動叉車

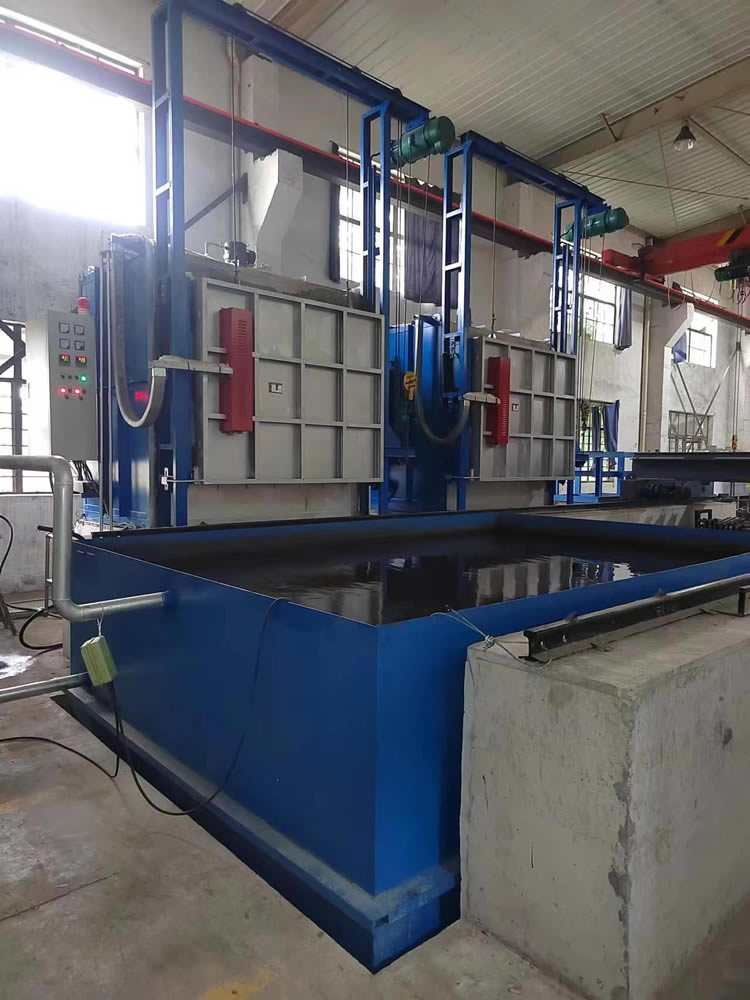

全自動淬火爐生產線

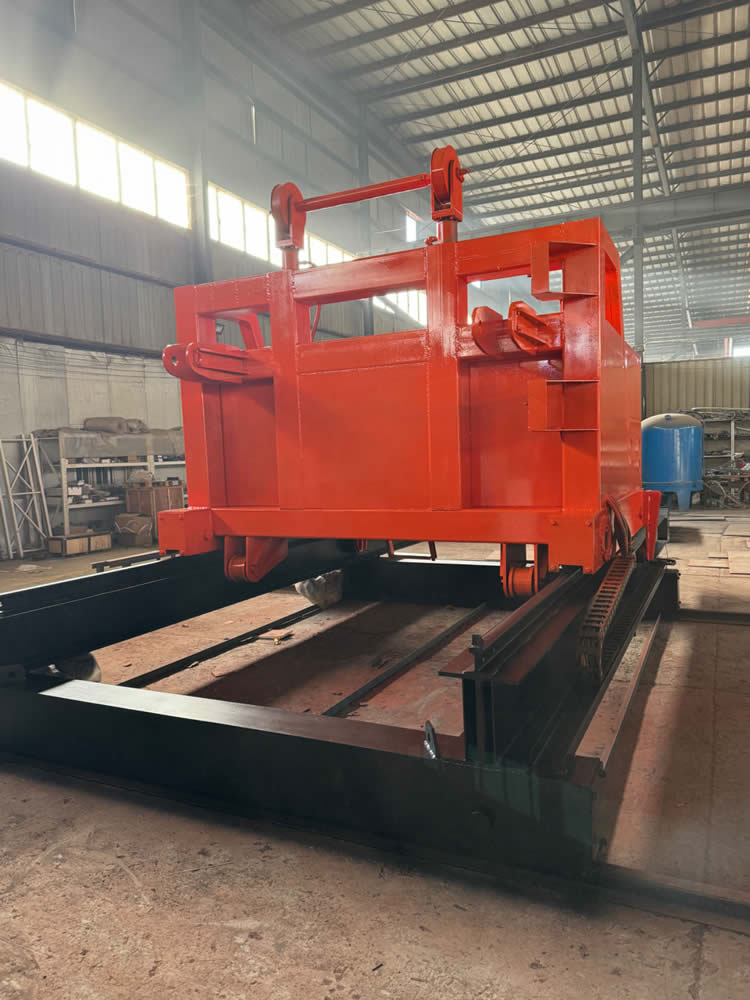

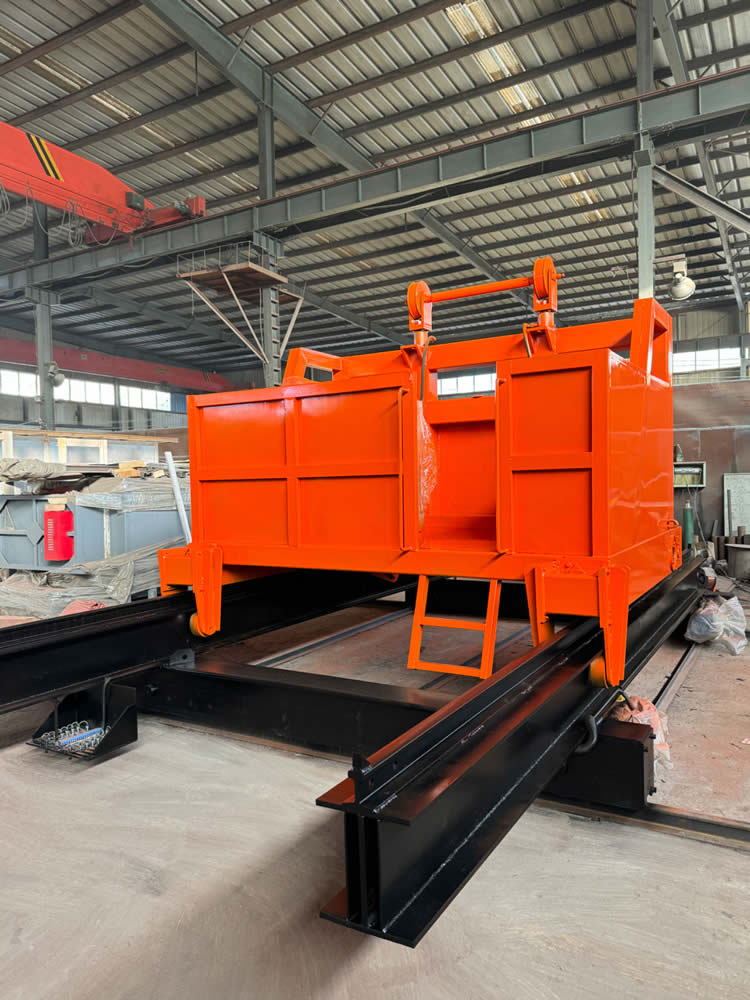

自動搬運車

自動搬運車
